                                       逻辑电路设计之同类接口连接

内容简介

1、CML-CML

2、PECL-PECL

3、LVDS-LVDS

一、CML-CML连接

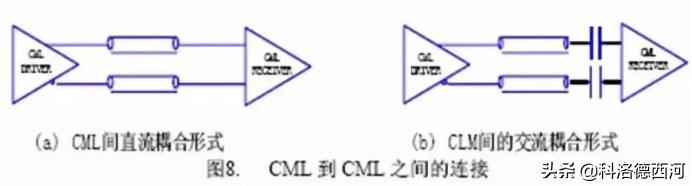

1、CML 到CML 之间连接分两种情况，当收发两端的器件使用相同的电源时，CML 到CML 可以采用直流耦合方式，这时不需加任何器件；

2、当收发两端器件采用不同电源时，一般要考虑交流耦合，如图，注意这时选用的耦合电容要足够大，以避免在较长连0 或连1 情况出现时，接收端差分电压变小;

PECL 到PECL 的连接分直流耦合和交流耦合两种形式，下面分别介绍：

1、直流耦合情况

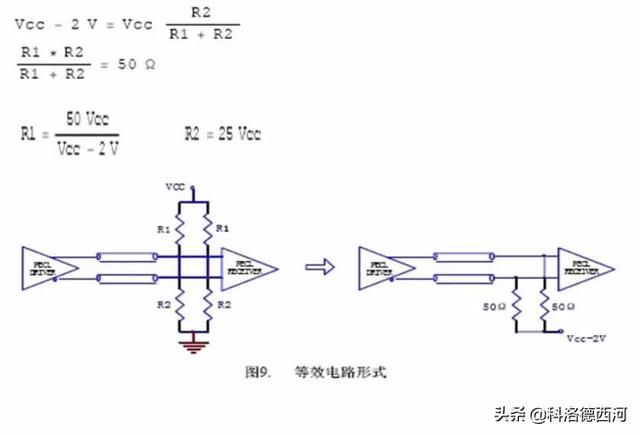

PECL负载一般考虑是通过50Ω接到Vcc-2V的电源上（此时也正好满足输入端经50Ω到Vcc-1.3V ），一般该电源是不存在的，因此通常的做法是利用电阻分压网络做等效电路，如图9 中所示，该等效电路应满足如下方程：

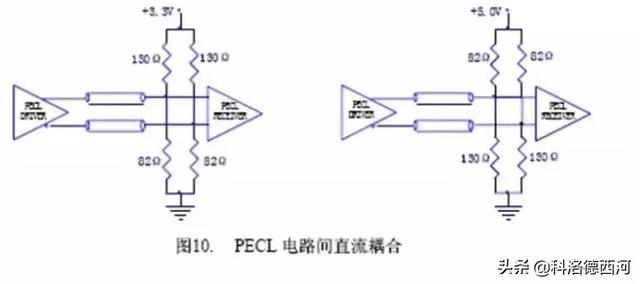

在3.3V 供电时，电阻按5%的精度选取，R1 为130Ω，R2 为82Ω。而在5V 供电时，R1为82Ω，R2 为130Ω(125Ω)。

这种等效电路同时提供50Ω (上图两个电阻的并联值)的交流阻抗以匹配传输线。然而并没有规定，PECL 的输出阻抗要和传输线特征阻抗匹配。

交流耦合情况

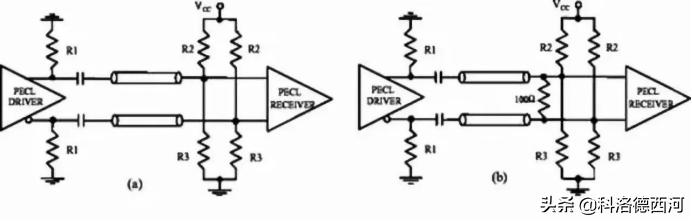

A、PECL 在交流耦合输出到50Ω的终端负载时，要考虑PECL 的输出端加一直流偏置电阻。

B、PECL的输出共模电压需固定在Vcc-1.3V，在选择直流偏置电阻时仅需该电阻能够提供14mA 到地的通路，这样R1=（Vcc-1.3V）/14mA。

在3.3V 供电时，R1=142Ω，5V 供电时，R1=270Ω。然而这种方式给出的交流负载阻抗低于50Ω，在实际应用中，3.3V供电时，R1 可以从142Ω到200Ω之间选取，5V 供电时，R1 可以从270Ω到350Ω之间选取，原则是让输出波形达到最佳;

D、PECL 交流耦合另外有两种改进结构，一种是在信号通路上串接一个电阻，从而可以增大交流负载阻抗使之接近50Ω；

另一种方式是在直流偏置通道上串接电感，以减少该偏置通道影响交流阻抗。R3和R2 的选择应考虑如下几点：

（1）PECL 输入直流偏压应固定在Vcc-1.3V；（2）输入阻抗应等于传输线阻抗；（3）低功耗；（4）外围器件少。

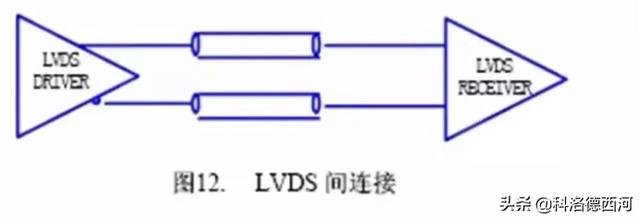

因为LVDS 的输入与输出都是内匹配的，所以LVDS 间的连接可以如图中那样直接连接。
