0欧电阻应用

0欧电阻应用

目录简介

1、0欧电阻
2、0欧电阻常见用法



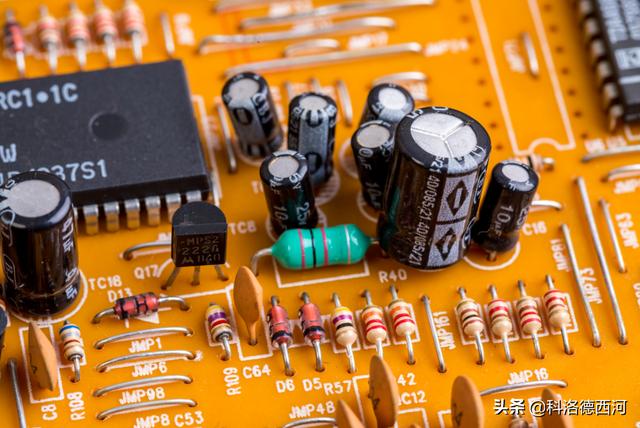

一、0欧电阻

零欧姆电阻又称为跨接电阻器,是一种特殊用途的电阻,0欧姆电阻的并非真正的阻值为零,具有一定阻值阻值,和常规贴片电阻一样有误差精度。

二、0欧电阻常见用法

1、做跳线用,如果某段线路不用,直接不贴该电阻即可
2、想测某部分电路的耗电流的时候,可去掉0欧电阻,接上电流表测耗电流。
3、在布线时,如果实在布不过去了,也可以加一个0欧的电阻
4、在高频信号下,充当电感或电容;
5、电感用,主要是解决EMC问题,如地与地,电源和IC Pin间;
6、单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。)
7、熔丝作用
8、用作温度补偿器件
9.拟地和数字地单点接地
10、如果把模拟地和数字地大面积直接相连,会导致互相干扰。不短接又不妥,四种方法解决此问题:
(1)用磁珠连接:
  磁珠的等效电路相当于带阻限波器,只对某个频点的噪声有显著抑制作用,使用时需要预先估计噪点频率,以便选用适当型号。对于频率不确定或无法预知的情况,磁珠不合。
(2)用电容连接;
  电容隔直通交,造成浮地。
(3)用电感连接;
  电感体积大,杂散参数多,不稳定。
(4)用0欧姆电阻连接。
  0欧电阻相当于很窄的电流通路,能够有效地限制环路电流,使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)。
  0欧姆电阻比过孔的寄生电感小,而且过孔还会影响地平面。
11、跨接时用于电流回路
当分割电地平面后,造成信号最短回流路径断裂,此时,信号回路不得不绕道,形成很大的环路面积,电场和磁场的影响就变强了,容易干扰/被干扰。在分割区上跨接0欧电阻,可以提供较短的回流路径,减小干扰。
12、配置电路
一般,产品上不要出现跳线和拨码开关。有时用户会乱动设置,易引起误会,为了减少维护费用,应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线,用贴片电阻效果好。
