ARM学习系列2--浅谈GPIO结构

                                                       浅谈GPIO结构

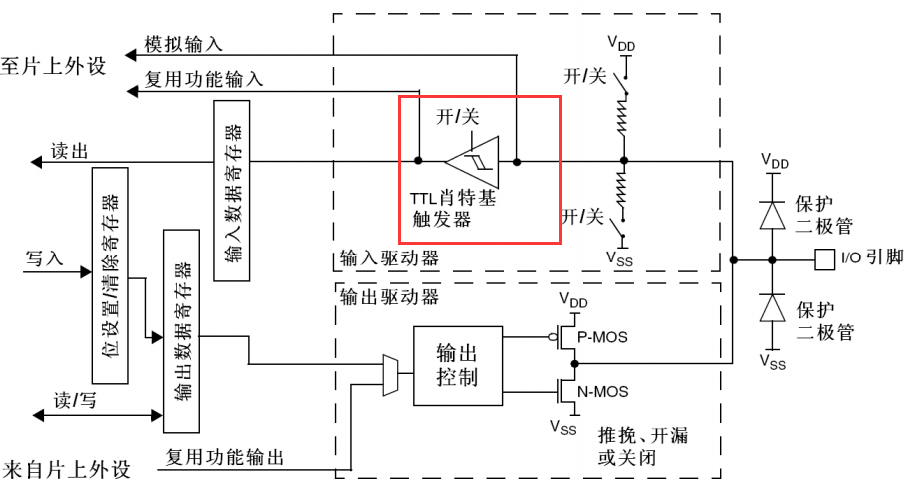

一、GPIO工作模式

通用输入输出端口统称;
1、输入浮空
输入高阻抗,外部干扰对输入状态下的影响较小
2、输入上拉
3、输入下拉
4、模拟输入

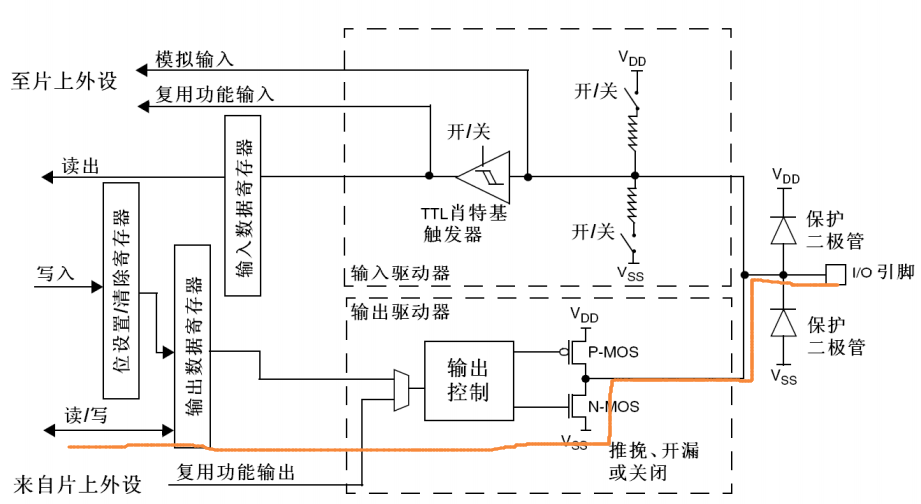

5、开漏输出
只可输出低电平,输出高电平需要外接上拉;
开漏输出具有线与功能,当内部出现一个总线动作为低,则输出全部为低,如I2C的使用;

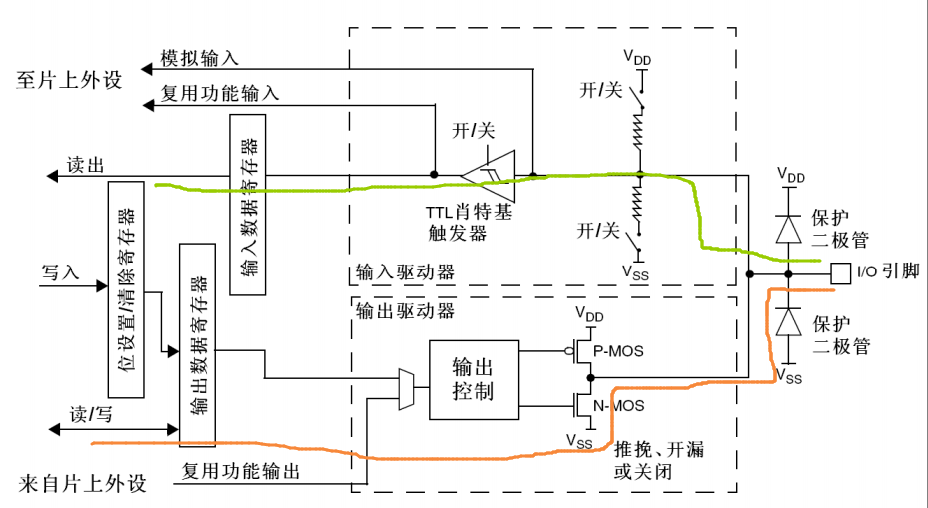

6、开漏复用功能
7、推挽式输出
8、推挽式复用功能
推挽输出开关效率高,驱动能力强;
灌电流即为输出高电平,电流输出到负载；

二、安装KEIL5

Keil5需要单独安装芯片包,否则无法选择芯片类型,Keil4则可以不用此操作。
芯片包直接双击安装在KEIL5相应的目录即可;

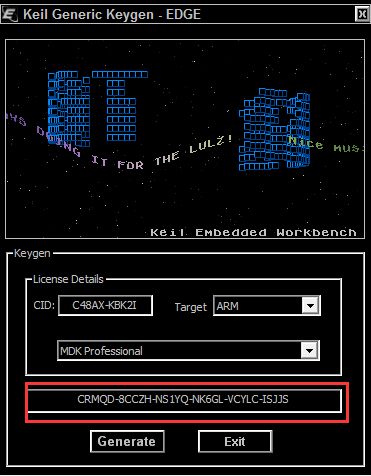

使用注册机破解；
1、管理员身份运行KEIL5；

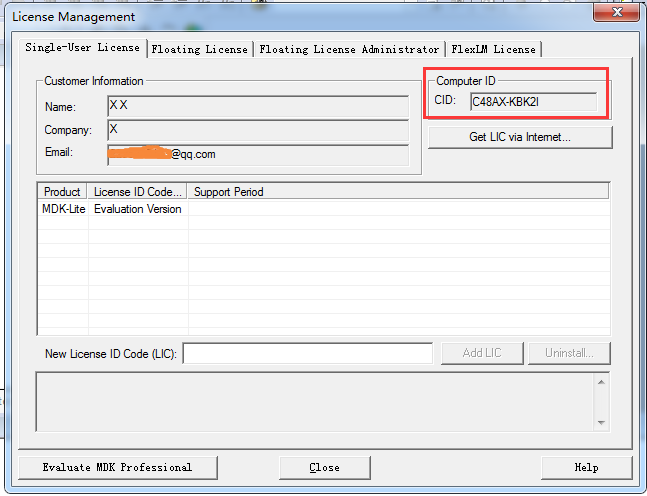

2、File-LicenseManagement；
3、复制代码；

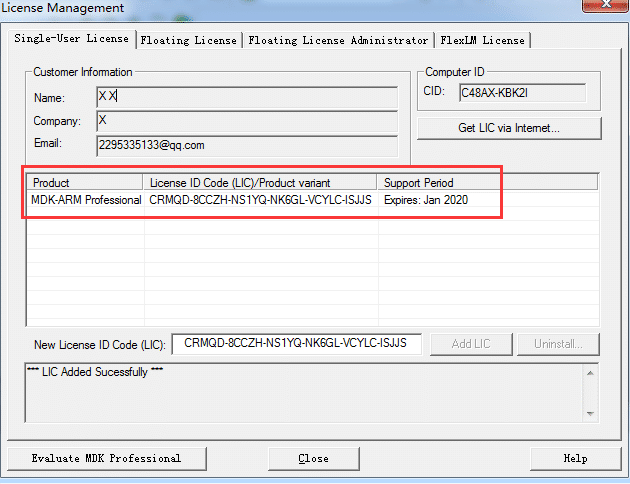

4、Add LIC,完成破解；
