                                                      浅谈自举设计A

一、功率变换电路

1、直接驱动

2、隔离驱动:

A、电磁隔离:用脉冲变压器作为隔离,响应速度快,共模干扰抑制能力强;

体积大,结构复杂；

B、光电隔离:体积小,结构简单;

共模抑制和传输速度能力差;

二、自举原理

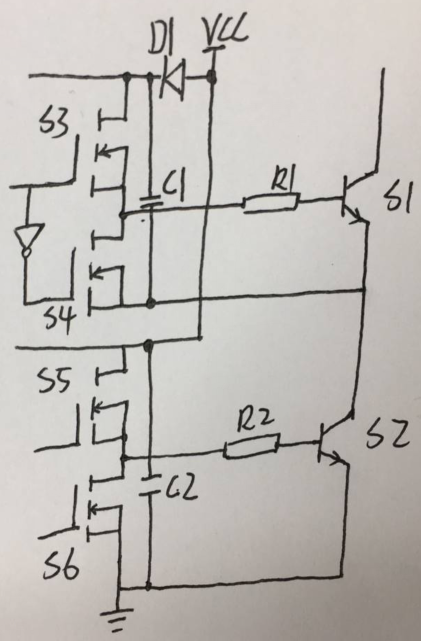

C1自举电容

C2 滤波电容

当S1关断后,而C1充电达到VC1≈VCC；

S3开通,S4关断,VC1施加于S1的门极与发射极间；

C1通过S3、R1、S1极间电容Cgs1放电,Cgs1被充电；

此时VC1可等效为一个电压源,

当HIN为低电平时，S4开通，S3断开，Cgs1经 R1、S4迅速释放，S1关断;

经短暂死区时间后，LIN 为高电平，S2开通，VCC经VD1，S2给C1充电，迅速又为C1补充能量,如此循环反复

功率开关管门极特性:开通时需在极短时间内向门极提供足够的栅电荷;
